hi Thomas,

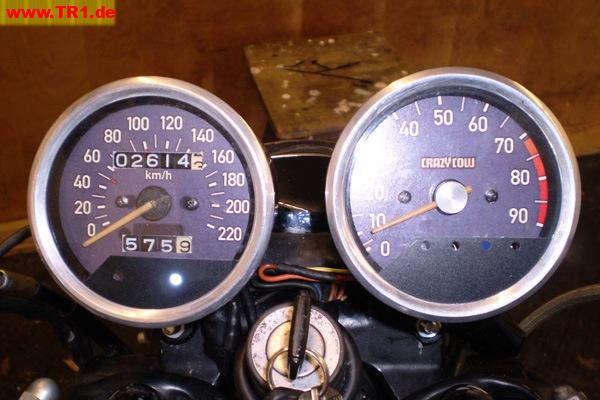

das war übrigens mein MMB Tacho im MZ Becher.

Grösseres Ziffernblatt selbs debaut. Mit der Lösung war ich sehr zufrieden. Nur hielt das Teil halt nicht.

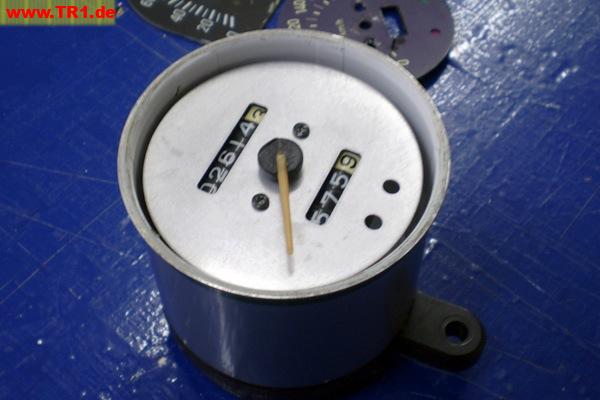

Nippon Denso meets MZ. Becher und Zifferblattträger, alles aus Eisen, so mutt dat.

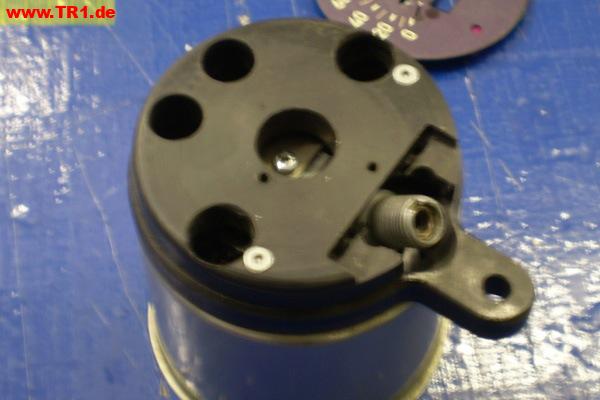

1 Brettl Intrumententräger, 1 Brettl Abschluss mit den alten und den neuen Löchern, Blindstopfen kommen noch.

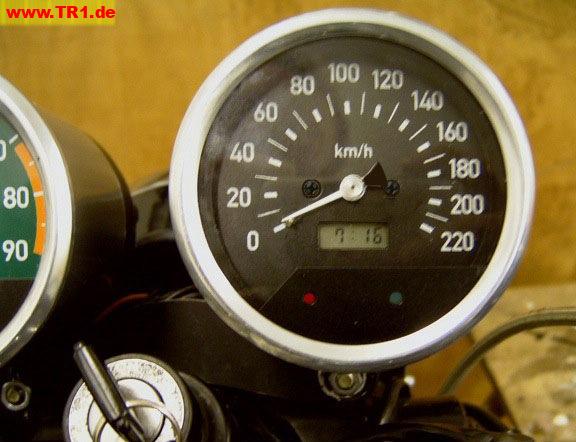

fehdich. Neues Zifferblattlayout hab ich schon gemacht,vielleichtdrucke ich es noch, vielleicht auch nicht. Eine gedrehte Kappe für die Zeigerachse hab ich auch noch.

Gruss, Olaf

hallo Holger,
bei Plexiglasträgern sollte der Folienaufbau nicht zu dick sein, wobei Plexi immer noch um Welten besser ist als Makrolon, ABS oder gar PVC.
Das Verbiegen durch Zug kannst du vermeiden wenn:

- Der Kleber der Folie nicht zu stark ist (indoor Qualität)
- auf der Unterseite ein transparenter Gegenzug geklebt wird.
- spezielle Druckverfahren angewendet werden. Schutzlaminierte Inkjet Drucke mit Solvent Tinte sind zu dick und zu stark.

Das durchsichtige Blech ist eigentlich ein uraltes Patent. Der Becher sollte möglichst weiss sein. Durch den Luftspalt neben dem Ziffernblatt dringt gestreutes Licht nach oben, das durch die aufliegende Glasscheibe reflektiert wird. Das geht aber nur mit Echtglasdeckeln, weil Glas eine viel geringere Lichtdurchlässigkeit hat als Plexiglas.

Ich hatte ein paar Jahre lang eine Digitaldruckmaschine, so einen mannshohen Laserdrucker, der in Offsetqualität rastern konnte. Mit dem habe ich Zifferblätter mit Halbtonwerten, Schatten und 3D-Effekten gemacht auf hauchdünner Folie. Heute geht das auch mit vielen Bürofarblasern oder im Copyshop.

Für Volltondrucke habe ich noch einen 300dpi Thermotransferdrucker. Der bedruckt transparente oder farbige Folien, auch mattschwarze oder weisse Streufolie mit ca. 30 Vollfarben auch gold, silber und weiss.

Gruss, Olaf

Hallo Olaf,

hatte deine Bilder zu deinen Instrumenten gar nicht gesehen..tolle Arbeit.
Ist schon ein elender Virus, der einen solche Sachen basteln lässt.

Komisch, Frauen scheinen den nicht zu kriegen...dafür kriegen wir den Schuh Virus nicht....

Freut mich das der Tipp mit der Batterie gut war, du hast mir ja auch schon ein paar Mal geholfen.

Gruß und gute Fahrt (darf ja leider noch nicht, da ich noch keinen TÜV habe)

Thomas

Hi Olaf,

wieso liegt bei dir der Tachoantrieb eigentlich rechts? Habe mal im Internet nachgeschaut, da ist bei der XV 750 der Antrieb doch auch links!!??

Die Kabel zu den Instrumenten würde ich auch noch gerne verschwinden lassen. Soweit ich das sehe ist das eigentlich nur hinzubekommen, wenn man nur ein (großes) Instrument hat, oder wenn die beiden Becher sehr nahe beienander sind. Dann würde ich die Kabel am Lenkkopf nach unten verlegen, wobei du mit den LED's schon den Vorteil hast, dass du mit kleinen Querschnitten fahren kannst.

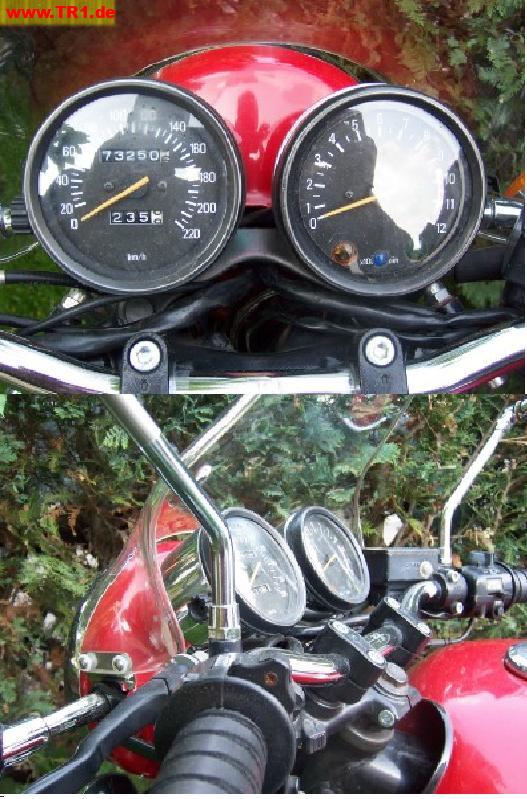

Anbei noch Bilder von meinen Instrumenten.

Gruß

Thomas

Quote from Thomas on 03.05.09 at 16:06:56:


Wegen Speichenrahad...
ich hab eine Yamaha Nabe mit einseitigem Bremsscheibenadapter bekommen, da ist der Tachomitnehmer halt auf der anderen Seite. Mit dem CB750F Mitnehmer klappt es aber prima.

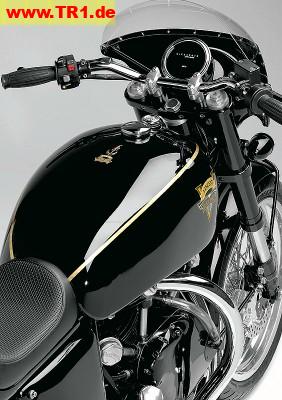

Ja, die Vincent sieht schick aus, im Museum oder beim Sammler. Wenn sie benutzt wird, hält sie nicht viel aus. Schau doch mal nach dem Kombiinstrument von der BMW R75/5. Nivea Dose, fertich...

Wegen Verstecken, ich hab jüngst auf einen länglichen lampentopf einer Laverda 750 geboten, der ist aber trotz Sprühlack für unerhörte 22,50 weggegangen. Ich seh ja dies Preistreiberei nicht ein...

Gruss, Olaf
