Guten Tag zusammen,
in einem anderen Tread wurde das Theme ausgechlagene/verschlissene Nockenwelllagersitze angesprochen.
Ich war heute bei meinem bevorzugten Fertigungsbetrieb um das Thema einer Reparatur durchzusprechen.

Resultat: machbar, Kosten ca. 100Euro pro Kopf zzgl. Versandkosten
Beinhaltet:
  Reinigung der Zylinderkopfplanfläche
  mechanische Ausarbeitung des neuen Lagersitzes
  Einpassung neuer Lagerbuchsen auf original Lagerspezifikation gem. Handbuch

Zusätzlich mögliche Arbeiten, gegen Aufpreis:
  Aus- Einbau der Ventile und Kipphebel, Kipphebelwellen
  Ventile einschleifen

Wenn die Vorrichtung fertig ist, werde ich dass an meinen 1100er Köpfen machen lassen und sehen wie es dann tut.
Zusätzlich wird die Vorrichtung auch an einem XV750er Kopf durchgeführt, um zu sehen, ob das auch an denen funktioniert.

Wäre da von Euch Interesse vorhanden?

Mit liebem Gruss
Anja

Meine Köpfe (also die am Mopped) sind noch in Ordnung aber es gibt ja genug Köpfe mit ausgeschlagenen Nockenwellenlagern, ob nun durch hohe Laufleistung oder mangelnde Ölversorgung. Das merkt man dann wohl am klappern und schlagen. Und neue gibts halt nicht mehr und 100 EUR für eine Überholung finde ich nicht teuer.

Hallo zusammen,
das läuft über mich.
Vorbereitung, Versand. ggf. zusätzlich Aus-/Einbau der Kipphebel u -wellen, Ventile
Die mechanische Bearbeitung und neue Lagerbuchse im Fertigungsbetrieb. d.h. ich bringe den vorbreiteten Zyl-Kopf hin und hole den auch dort wieder ab.

Meine Anschrift:

Anja Dannhäuser
Friedrich-Engelhorn-Strasse 8
68167 Mannheim

Telefon: 0621 - 3365829
E-Mail: adannhaeuser@ad-rs.de   (bevorzugt)   da ich in unserem Verein noch die Wartung der Oldtimerflugzeuge vornehme

Mit liebem Gruss
Anja

hallo wimmerma,
es handelt sich dabei um fertige Lagersitzreparaturartikel von SKF. Der Originalsitz hat, gemäß den Massangaben, einen H7 Sitz. Dazu passend können Reparaturlagerschalen bezogen werden. Nach Einsetzen in die überarbeite Lagerbohrung wird die Reparaturlagerschale eingepresst. Danach ist der Innendurchmesser gleich dem Originalsitz für den hinteren Nockenwellenlagerzapfens.

Die Vorrichtung soll eine reproduzierbare Aufnahme für die Zyliderköpfe erbringen, so das ein aufwendiges Nachrichten/Ausrichten entfällt.

Gruss Anja

Hallo zusammen,
Zwischenmitteilung:
... habe heute einen 750iger Zyl-Kopf, Nockenwellenlagersitz fertiggestellt:
Das Verfahren funktioniert. Die Nockenwelle läuft leicht und spielfrei.

Nächste Woche mache ich meine 1100er Zyl-Köpfe.

Mit liebem Gruss
Anja

Super. Immerhin ist es grundsätzlich machbar und wenn ihr noch ein bisschen übt gehts auch schneller. Was kostet denn eine Stunde bei dem Mechanikus?

hallo nochmal,
hier ein paar Details:

Wir hatten eine präzise Grundplatte angefertigt und die Position der beiden Zentrierbuchen des Zylinderkopfes dort hinein gearbeitet, zusätzlich die Befestigungsschrauben gemäß dem Bohrbild der Zylinderstehbolzen angebracht. Hierduch wurde es möglich den Zylinderkopf exakt zu positionieren.

Auf einer Horizontal Dreh-/Fräsmaschine die genaue NULL-Position eingestellt. Im Anschluss dann mit einen einstellbaren Drehkopf mit langen Drehstahl den Lagersitz in 0,2mm Schritten ausgedreht. Zuletzt in 0,02mm Schritten dann auf das Endmass.
Diese relativ kleinen Schritte sind erforderlich um dem langen Werkzeug Rechnung zu tragen und nicht zuletzt der Genauigkeit.

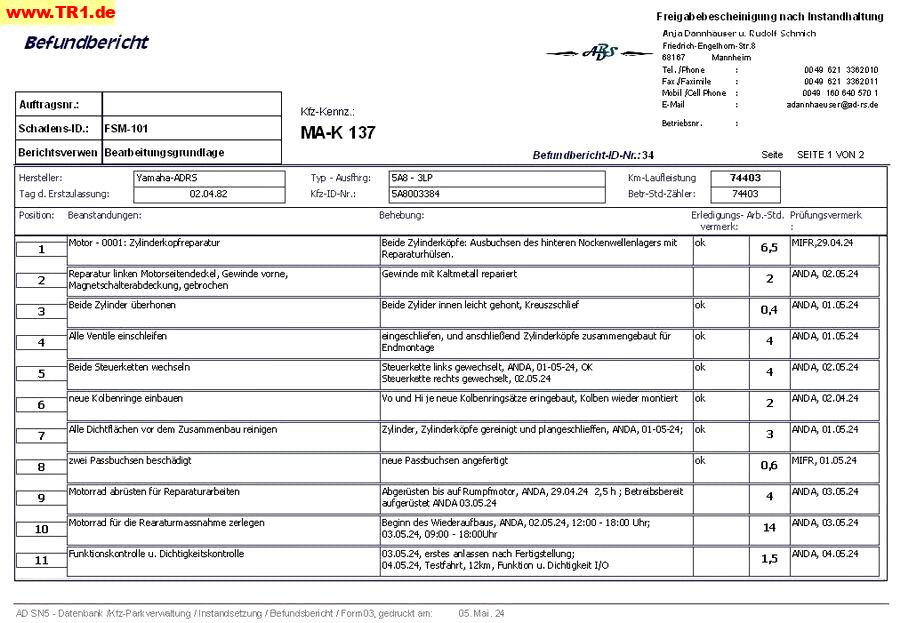

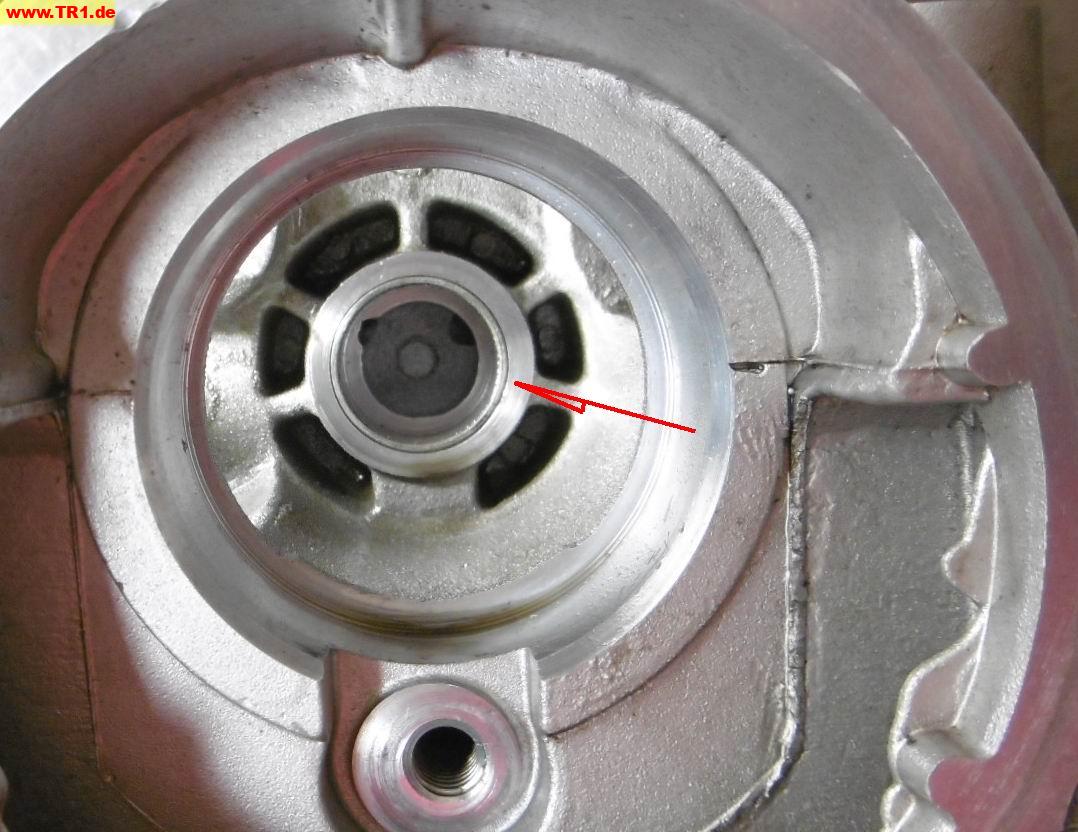

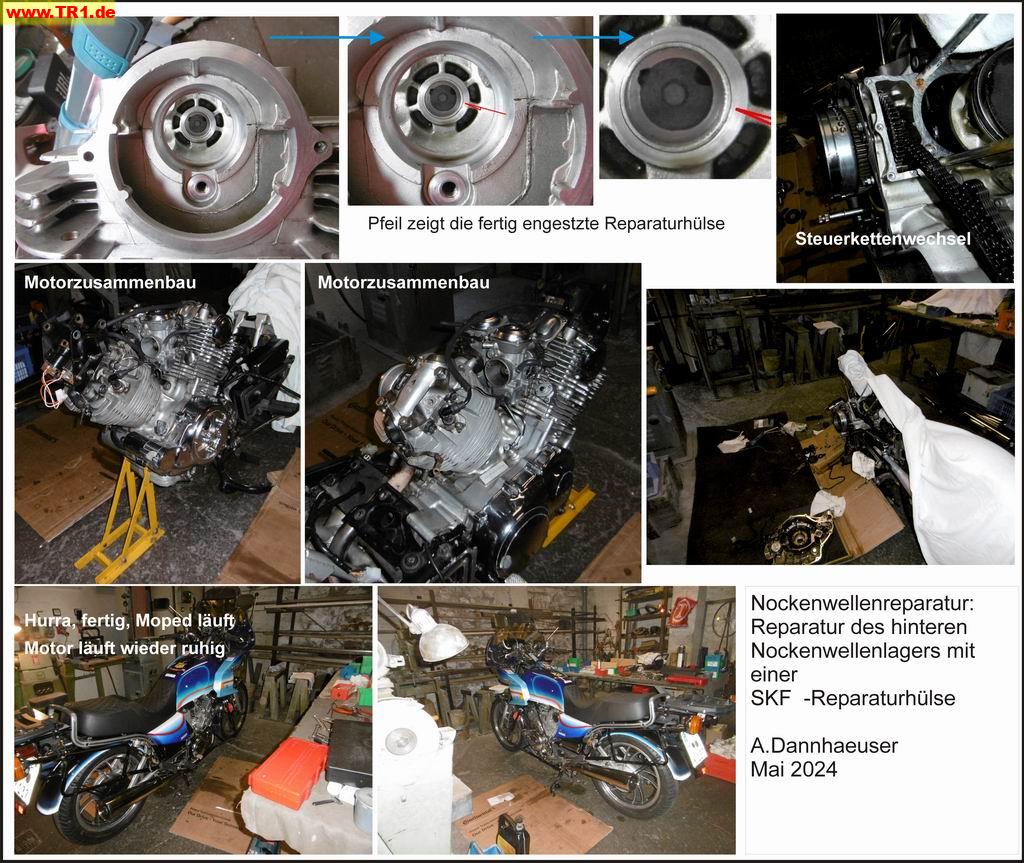

Die Reparaturhülsen ließen sich wie geplant einbringen.

Zu den Nebenschauplätzen:
Ein etwas zeitraubendes Problem stellten sich die Zentrierhülsen im Zylinderkopf dar. Zuletzt habe ich die Zeintrierhülsen in ein Drehfutter eingespannt und durch drehen des Zylinderkopfes die Hülsen langsam heraus bekommen.

Zwei konnte ich wiederverwenden, bei den anderen Beiden mussten neue angefertigt werden.

Es war viel Arbeit, aber nun nach der ersten Testfahrt bin ich zufrieden. Jetzt noch ein paar hundert Kilometer mit wechselnden Belastungen und Drehzahlen (wegen der neuen Kolbenringe und den gehonten Zylinderlaufbuchsen) dann sollte erstmal Ruhe einkehren.

Resultat: Freude !!

Mit liebem Gruss
Anja
